Гибридные ячейки серии PASS-H1

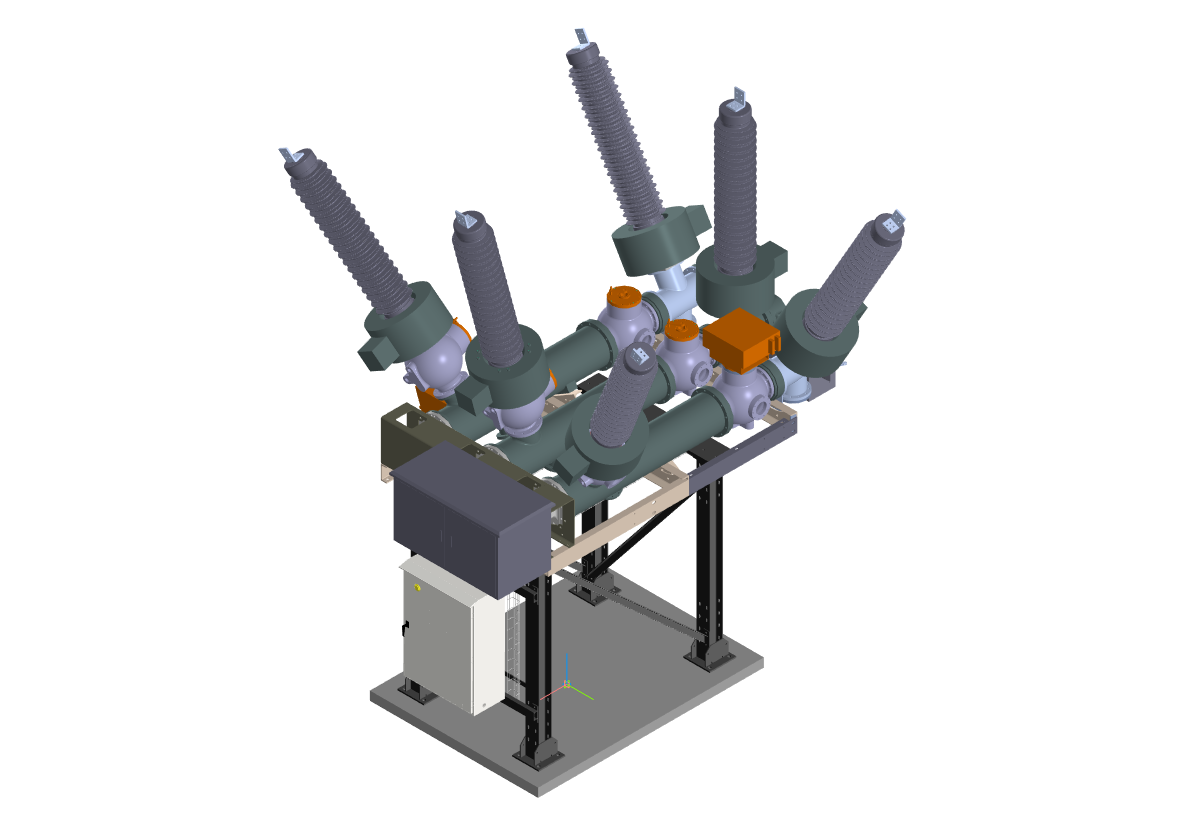

Ячейки PASS-H1 - это комплектное распределительное устройство, полностью собранное и испытанное на заводе, что сокращает время монтажа и период ввода в эксплуатацию.
Ячейки доступны для класса напряжения 35 кВ и 110 кВ в конфигурациях как для подключения к одной системе шин, так и для подключения к двойной системе шин. Комплектация ячеек определяется индивидуально исходя из специфики проекта и, помимо выключателя, может включать трансформаторы тока и напряжения, комбинированные разъединители-заземлители, быстродействующий ЗН.
ОФОРМИТЬ ЗАЯВКУ
Компактная конструкция приводит к сокращению занимаемой площади по сравнению с традиционными решениями и минимизации затрат на строительные работы.
Высокий уровень гибкости в сочетании с индивидуальными решениями, обеспечивает наилучший результат для нужд каждого конкретного заказчика.
Быстрый монтаж и ввод в эксплуатацию экономит время и затраты при монтаже и испытаниях на месте установки.
Основные параметры оборудования
- Номинальное напряжение – 110кВ
- Номинальная частота – 50Гц
- Номинальный ток отключения – 40кА
- Номинальный ток – 2500А
- Температурный диапазон до -45 0С
Технические характеристики
| Наименование параметра | Един. измер. | Значение параметра | ||
| Стандарты | ГОСТ Р 54828, ГОСТ Р 52565, ГОСТ Р 52726, ГОСТ 7746, ГОСТ 1983 | |||
| Основные данные распредустройства | ||||
| Номинальное напряжение | кВ | 110 | ||
| Наибольшее рабочее напряжение | кВ | 126 | ||
| Номинальная частота | Гц | 50 | ||
| Номинальный ток | А | 2500 | ||
| Номинальный ток отключения, не менее | кА | 40 | ||
| Ток динамической стойкости | кА | 100 | ||
| Ток термической стойкости (3 сек) | кА | 40 | ||
|
Испытательное напряжение промышленной частоты, 1 мин. - относительно земли и между полюсами - между контактами выключателя - между контактами разъединителя |
кВ |
230 230 265 |
||
|
Испытательное напряжение полного грозового импульса - относительно земли и между полюсами - между контактами выключателя - между контактами разъединителя |
кВ |
550 550 630 |
||
| Удельная длина пути утечки изоляторных вводов | см/кВ | 3,1 | ||
| Материал изоляторов вводов (цвет изоляторов вводов) | Полимер (светло-серый) | |||
| Диапазон рабочих температур | °С | -45 ¸ +40 | ||
| Номинальное избыточное давление элегаза (при +20 ℃) | МПа | 0,65 (SF6) | ||
| Допустимый уровень утечки элегаза в год, не более | % | 0,5 | ||
|
Мощность устройств подогрева: - шкафы приводов выключателя / разъединителей - центральный шкаф управления - низкотемпературный обогрев баков распредустройства |
Вт |
80 / 50 100 / 200 3×1000 (3×2000) |
||
| Напряжение переменного тока цепей обогрева | В | ~230 | ||
| Степень защиты корпуса приводов и шкафа управления | IP54 | |||
| Высота установки над уровнем моря, не более | м | 1000 | ||
| Сейсмостойкость по МЭК 1166 (MSK-64) | 0,3g (9 баллов) | |||
| Основные технические параметры выключателя | ||||
| Ток отключения ненагруженной линии | А | 31,5 | ||
| Ток отключения ненагруженного кабеля | А | 160 | ||
| Номинальное относительное содержание апериодической составляющей, не более | % | 53 | ||
| Класс по отключающей способности емкостных токов | С2 | |||
| Собственное время отключения, не более | с | 0,03 ± 0,005 | ||
| Полное время отключения, не более | с | 0,06 | ||
| Собственное время включения, не более | с | 0,08 ± 0,008 | ||
| Минимальная бестоковая пауза при АПВ | с | 0,3 | ||
| Класс механической износостойкости (цикл В-О) | М2 (10 000) | |||
|
Коммутационный ресурс выключателя без осмотра и ремонта: - при токах КЗ (40 кА) - при номинальном токе |
откл. |
15 5000 |
||
| Количество разрывов на полюс | 1 | |||
| Управление выключателем | трехполюсное | |||
| Тип привода | Пружинный (ПКД-201) | |||
| Время заводки пружин привода, не более | с | 15 | ||
| Мощность электродвигателя завода пружин | Вт | 600 | ||
| Напряжение питания электродвигателя заводки пружин | В | ~230 (стандарт) =220 опция |
||
| Количество электромагнитов включения/отключения | 1/2 (стандарт) | |||
| Напряжение постоянного тока цепей управления | В | =220 (стандарт) | ||
| Количество свободных вспомогательных контактов | 10НО+10НЗ | |||
| Основные технические параметры комбинированного разъединителя – заземлителя | ||||
| Класс механической износостойкости | М1 | |||
| Время срабатывания разъединителя / заземлителя, не более | с | 3 | ||
| Тип привода | Электродвигательный (ПМТ-1) | |||
| Мощность двигателя | Вт | 360 | ||
| Напряжение постоянного тока цепей управления | В | =220 (стандарт) | ||
| Количество свободных вспомогательных контактов | 7НО+7НЗ | |||
| Основные технические параметры быстродействующего заземлителя | ||||
|
Способность коммутации наведенных токов заземлителем: - Электромагнитное взаимодействие - ток отключения - напряжение - Электростатическое взаимодействие - ток отключения - напряжение |
А кВ А кВ |
80 2 2 6 |
||
| Класс механической износостойкости | М1 | |||
| Класс включающей способности | E2 | |||
| Тип привода | Электродвигательный (ПМБ-1) | |||
| Полное время включения/отключения, не более | с | 6/6 | ||
| Мощность двигателя | Вт | 360 | ||
| Напряжение постоянного тока цепей управления | В | =220 (стандарт) | ||
| Количество свободных вспомогательных контактов | 7НО+7НЗ | |||
| Основные технические параметры трансформаторов тока | ||||
| Тип трансформатора тока | Согласно заказу | |||
| Номинальное напряжение, кВ | 0,66 | |||
| Наибольшее рабочее напряжение, кВ | 0,72 | |||
| Наибольший первичный ток, % | 120 | |||
| Номинальный вторичный ток, А | 1 или 5 | |||
| Номинальная нагрузка с коэффициентом мощности 0.8, ВА | от 5 до 40 | |||
| Класс точности обмоток для измерений и учета | 0,2; 0,2S; 0,5; 0,5S; 1,0 | |||
| Номинальный коэффициент безопасности приборов | ≤ 10 | |||
| Класс точности обмоток для защиты | 5Р или 10Р | |||
| Класс точности обмоток для защиты с особыми требованиями | 5PR; 10PR; PX; PXR | |||
| Класс точности обмоток для защиты для переходных процессов | TPX; TPY; TPZ | |||
| Номинальная предельная кратность обмоток для защиты | 10, 20, 30, 40 | |||
| Количество вторичных обмоток на высоковольтный ввод, шт. | до 6 | |||
| Основные технические параметры трансформаторов напряжения | ||||
| Номинальное первичное напряжение, кВ | 110/√3 | |||
| Номинальное вторичное напряжение, кВ | 100/√3, 100/3, 100 | |||
| Тип основной изоляции | 66 %SF6 + 34% CF4 | |||
| Номинальное избыточное давление элегаза (при +20 ℃) для ТН, МПа | 0,5 | |||
| Тип газа при транспортировке | Элегаз | |||
| Количество вторичных обмоток, шт | 1-3 | |||
|
Обмотки для защиты: - класс точности - номинальная нагрузка, ВА |
3Р, 6P 5 - 600 |
|||
|
Обмотки для измерений и учета: - класс точности - номинальная нагрузка, ВА |
0,2; 0,5; 1,0; 3,0 5 - 600 |
|||
| Предельная мощность, ВА | 1000 | |||
